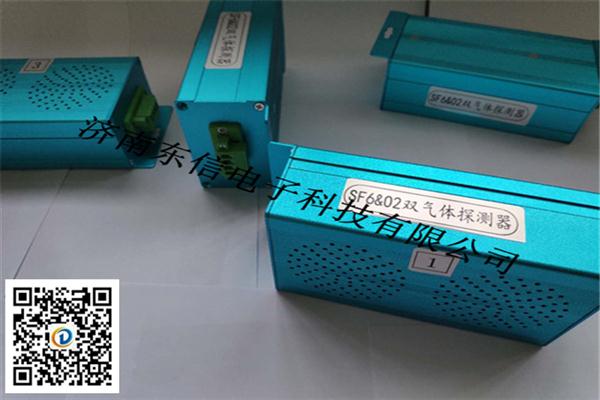

DX8000H型SF6在線監測系統
（1）儀器采用紅外傳感器
紅外吸收原理，雙波長，具有溫度補償功能
高可靠性、高穩定性，使用壽命長
四總線輸出(+/-/A/B)
擴散式采集
（2）實時、定量檢測SF6氣體濃度:
0～3000ppm范圍內精確測量空氣中SF6氣體含量，全量程定量顯示。
（3）SF6氣體濃度越限報警
SF6氣體含量超過允許閾值1000ppm時，系統發出聲光報警。
（4）實時氧氣濃度檢測
系統可以在0～25%范圍內精確測量空氣中氧氣含量。
氧氣含量低于允許閾值18%時，系統發出聲光報警。
（5）通用電力規約，與綜自系統無縫集成
系統對外提供標準modbus rtu規約接口，可與國內多家綜自廠家如南瑞、南自、許繼、四方、東方電子等系統無縫集成。
（6）多參數輸出
通過標準modbus rtu協議，系統可將各采集器SF6、O2含量，溫濕度數值，各節點通訊、工作、報警狀態等多個參數實時傳輸至綜自系統，真正實現無人值守功能。
（7）多狀態輸出
系統可同時提供報警信號、主機狀態信號、采集器狀態信號等多個開關量輸出。除SF6泄露報警、缺氧報警外，系統還能實時檢測自身狀態，如發生通訊或采集異常、系統會出現提示性文字。
（8）多種風機控制方式
風機有全天6時段定時自啟動、強制啟動、SF6超標啟動、氧含量減少啟動、人員感應啟動（選配）多種啟動方式，更有效地保證人身安全。
（9）豐富語音提示功能
系統主機具有人體感應功能，當有工作人員接近開關室時，系統會根據當前狀態啟動語音提示，告知工作人員當前室內是否存有SF6或氧氣濃度異常報警，實時顯示報警具體的方位，是否存在設備狀態異常，是否需要通風后進入等多種信息。
（10）紀錄查詢功能
1.3 DX8000H型SF6在線監測系統
系統主要技術特性
（1）功 耗：≤10W
工作電壓：AC220V±15%,50Hz±1%
（2）工作環境
溫度范圍：-20℃～+55℃
濕度范圍：≤99%RH
大氣壓力：86kPa～106kPa
（3）SF6測量指標
測量范圍：0～1500ppm
測量精度： ±5%或者±20真值取大者
分辨率：1ppm
（4）氧氣測量指標
檢測濃度：0～25%
氧氣濃度報警點：18%
氧氣測量精度：±0.3%
（5）其它指標
開關量輸出容量：24V/48V/110V/220V
風機輸出觸點電流:45A（可根據用戶需求定制）
風機通風時間設定：可設置，默認15MIN/次
通訊方式： RS-485總線方式，通用電力通信規約
絕緣性能 外殼與電源間：>10MΩ
抗電強度 外殼與電源間：>2000V
電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級
雷擊（浪涌） GB/T17626.5-1999 3級
